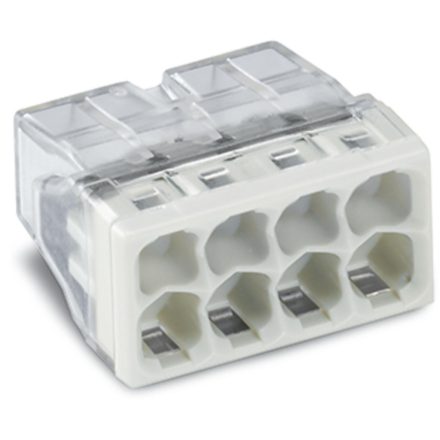

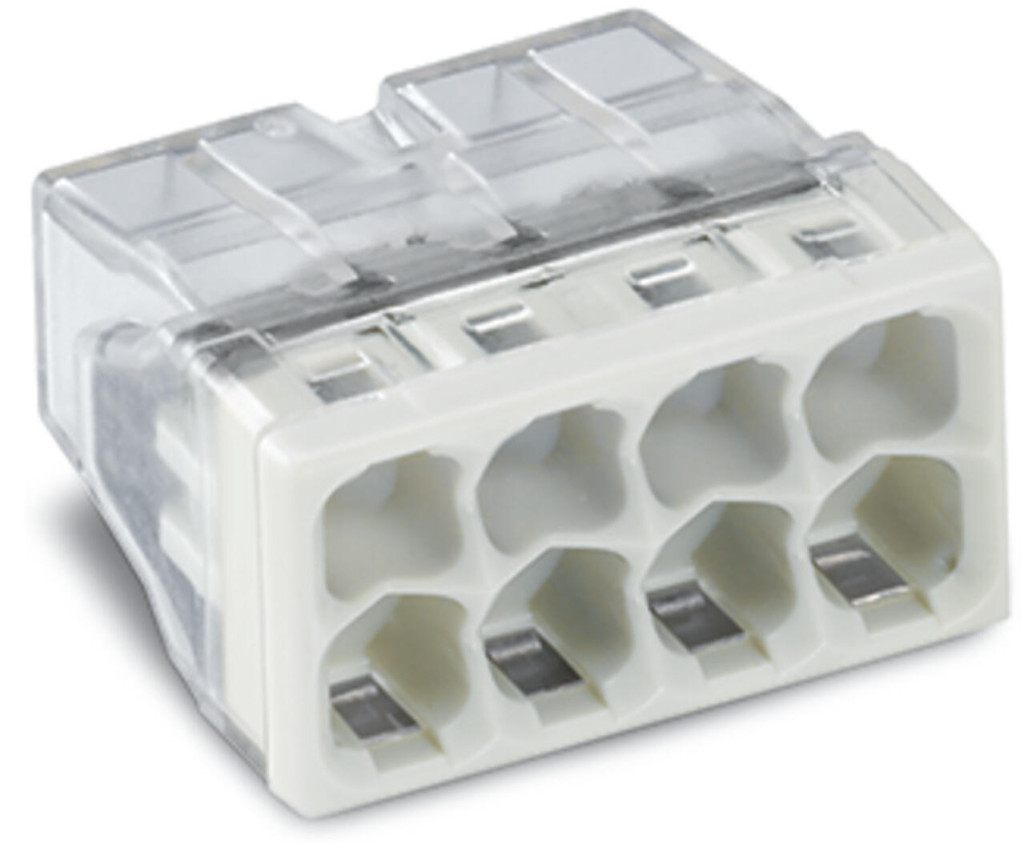

Részletek
FIGYELEM: Tartsa be a szerelési és biztonsági utasításokat!
Kizárólag villanyszerelők használhatják!
Ne dolgozzon feszültség/terhelés alatt!
Kizárólag rendeltetésszerű használathoz!
Vegye figyelembe a nemzeti előírásokat/szabványokat/irányelveket!
Vegye figyelembe a termékek műszaki előírásait!
Vegye figyelembe a megengedett potenciálok számát!
Ne használja a terméket, ha az sérült/koszos!
Ügyeljen a vezetéktípusokra, keresztmetszetekre és a csupaszolási hosszra!
Ütközésig nyomja be a vezetéket a kapocspontba.
Használjon eredeti kiegészítőket!
Elektromos adatok
Minősítés az IEC/EN szerint
Szabvány: IEC/EN 60998
Túlfeszültség kategória: III / III / II
Szennyeződési fokozat: 3 / 2 / 2
Névleges feszültség: 450 V
Névleges feszültségimpulzus: 4 kV
Névleges áram: 24 A
Minősítés az UL szerint
Szabvány: UL 486C
Használati csoport: B / C / D
Névleges feszültség: -
Névleges áram: -
Csatlakozástechnikai adatok
Összes csatlakozási pont száma: 8
Összes potenciál száma: 1
Csatlakozás 1
Csatlakozástechnika: PUSH WIRE®
Beavatkozó típusa: Benyomható
Csatlakoztatható vezetékek anyagai: Réz, Alumínium
Alumínium vezetékek csatlakoztatása
A WAGO rugós sorkapcsokat maximum 4 mm² / 12 AWG tömör alumínium vezetékhez lehet használni, ha alkalmazza a WAGO „Alu-Plus” érintkezőpasztát (249-130).
Az „Alu-Plus” érintkezőpaszta előnyei:
Automatikusan eltávolítja az oxidréteget az összeszorítás során.
Megakadályozza a kapocspont újbóli oxidálódását.
Megakadályozza az alumínium és réz vezetékek közötti elektrolitikus korróziót ugyanazon sorkapcson belül.
Hosszú távú korrózió elleni védelmet biztosít.
Használati javaslat:
Tisztítsa meg az alumínium vezetéket, majd azonnal dugja be az „Alu-Plus” pasztával kezelt kapocspontba.
Az alumínium vezeték teljes felületére is felvihető az „Alu-Plus” érintkezőpaszta a csatlakoztatás előtt.
Névleges áramerősség alumínium vezetékekhez (figyelembe véve a csökkent vezetőképességet):
2,5 mm² = 16 A
4 mm² = 22 A
Egyéb műszaki adatok
Tömör vezeték mérete: 0,5 – 2,5 mm² / 20 – 16 AWG
Csupaszolási hossz: 11 mm (0,43 inch)
Huzalozási irány: Oldalsó bekötés
Geometriai adatok
Szélesség 18 mm / 0.709 inch
Magasság 10,4 mm / 0.409 inch
Mélység 16,7 mm / 0.657 inch
Product classification
UNSPSC 39121409
eCl@ss 10.0 27-14-11-04
eCl@ss 9.0 27-14-11-04
ETIM 9.0 EC000446
ETIM 8.0 EC000446
ECCN NO US CLASSIFICATION
