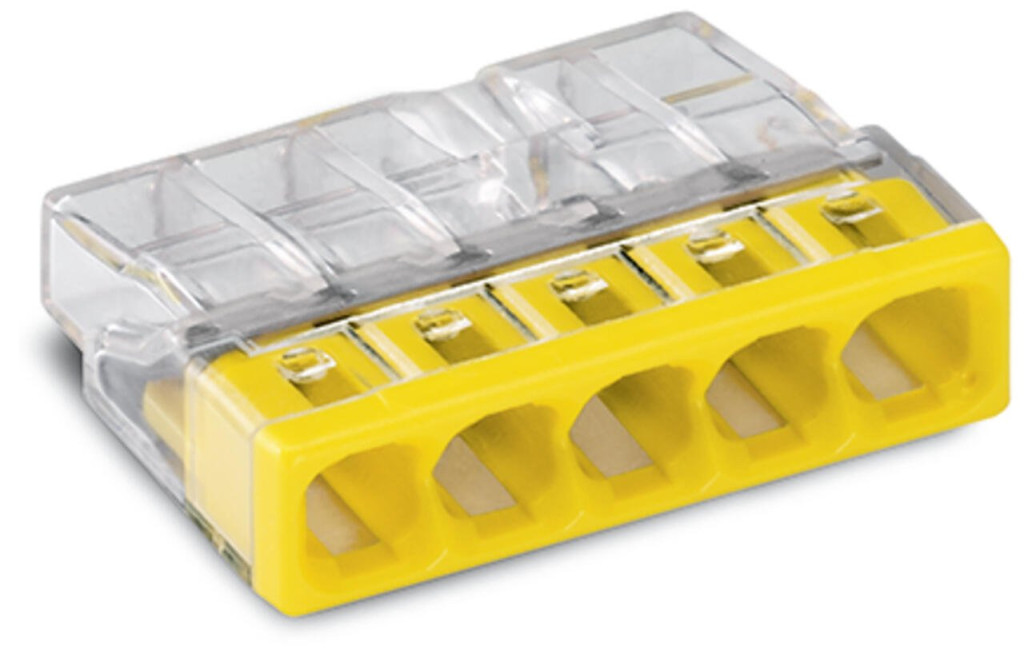

Részletek
FIGYELEM: Tartsa be a szerelési és biztonsági utasításokat!
Kizárólag villanyszerelők használhatják!
Ne dolgozzon feszültség/terhelés alatt!
Kizárólag rendeltetésszerű használathoz!
Vegye figyelembe a nemzeti előírásokat/szabványokat/irányelveket!
Vegye figyelembe a termékek műszaki előírásait!
Vegye figyelembe a megengedett potenciálok számát!
Ne használja a terméket, ha az sérült/koszos!
Ügyeljen a vezetéktípusokra, keresztmetszetekre és a csupaszolási hosszra!
Ütközésig nyomja be a vezetéket a kapocspontba.
Használjon eredeti kiegészítőket!
IEC/EN minősítés (IEC/EN 60998 szerint):
Túlfeszültség-kategória: II és III
Szennyeződés mértéke: 2 és 3
Névleges feszültség: 450 V
Impulzusfeszültség: 4 kV
Névleges áram: 24 A
UL minősítés (UL 486C szerint):
Használati csoport: B, C, D
Névleges feszültség és áram: nincs megadva
Csatlakozástechnikai adatok
Összes csatlakozási pont száma: 5
Összes potenciál száma: 1
Csatlakozás 1
Csatlakozástechnika: PUSH WIRE®
Beavatkozó típusa: Benyomható
Csatlakoztatható vezetékek anyagai: Réz, Alumínium
Vegye figyelembe a csatlakoztatható vezetékek anyagait
Alumínium vezetékek csatlakoztatása:
A WAGO rugós sorkapcsokat maximum 4 mm²/12 AWG tömör alumínium vezetékek csatlakoztatásához lehet használni a WAGO „Alu-Plus” érintkezőpaszta alkalmazása esetén. 249-130
Az „Alu-Plus” érintkezőpaszta használatának előnyei:
Automatikusan eltávolítja az oxidréteget az összeszorítás során.
Megakadályozza a kapocspont újbóli oxidálódását.
Megakadályozza az alumínium és a réz vezetékek közötti elektrolitikus korróziót (ugyanazon sorkapcson belül).
Hosszú távú korrózió elleni védelmet nyújt.
A PUSH WIRE® csatlakozástechnikával rendelkező rugós vezeték összekötő használata esetén a WAGO azt javasolja, hogy először tisztítsa meg az alumínium vezetéket, majd azonnal dugja be azt az „Alu-Plus” érintkezőpasztával megtöltött kapocspontba.
Ezen kívül, a csatlakoztatás előtt az alumínium vezeték teljes felületére is felvihető a WAGO „Alu Plus” érintkezőpaszta.
Ne feledje, hogy a névleges áramerősségeket az alumínium vezetékek csökkent vezetőképességéhez kell igazítani:
2,5 mm² = 16 A
4 mm² = 22 A
Tömör vezeték: 0,5 … 2,5 mm² / 20 … 16 AWG
Csupaszolási hossz: 11 mm / 0.43 inch
Huzalozási irány: Oldalsó bekötés

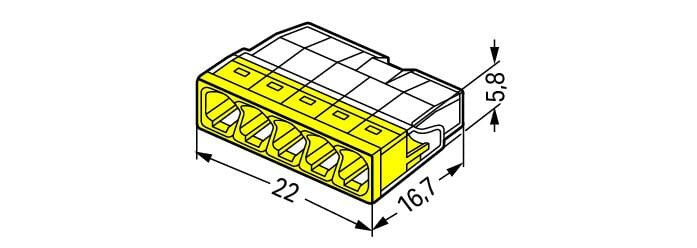

Geometriai adatok
Szélesség 22 mm / 0.866 inch
Magasság 5,8 mm / 0.228 inch
Mélység 16,7 mm / 0.657 inch
Product classification
UNSPSC 39121409
eCl@ss 10.0 27-14-11-04
eCl@ss 9.0 27-14-11-04
ETIM 9.0 EC000446
ETIM 8.0 EC000446
ECCN NO US CLASSIFICATION
